前言

在地铁这一庞大而精密的地下工程中，每一处细节都关乎着安全与耐久。你是否想过，那些看似普通的扁铁，实则是支撑地铁安全运营的“隐形骨架”？从电缆的牢固固定到设备的稳定安装，扁铁的应用贯穿于地铁建设的多个关键环节。本文将深入解析扁铁在地铁工程中的多样化角色及其必须遵循的严格规范。

扁铁的核心应用场景

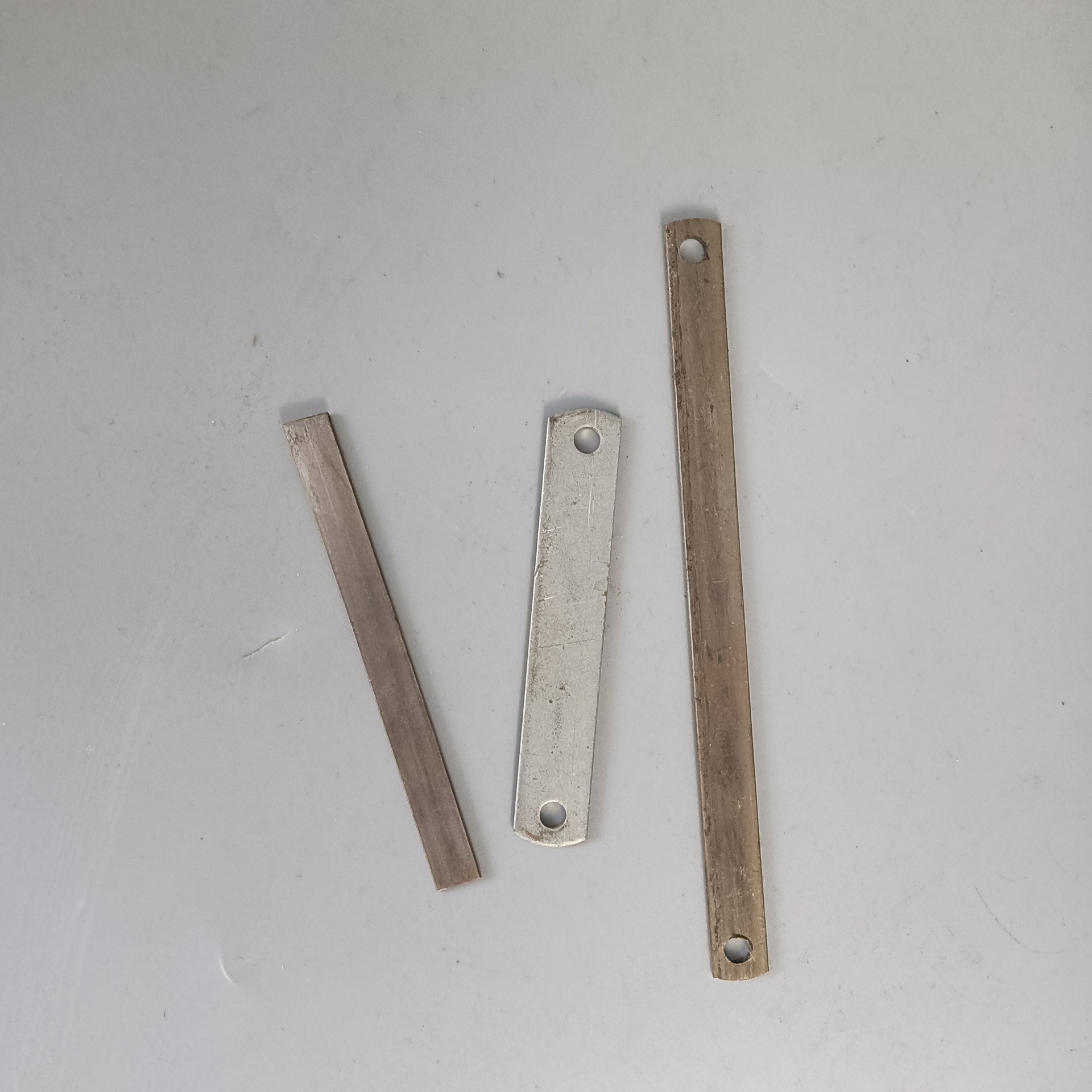

在地铁建设中，扁铁（即矩形截面的条状钢材）因其强度高、易于加工和安装的特点，被广泛应用于以下方面：

• 电缆桥架与支架系统：扁铁是制作电缆支架、桥架横担和固定卡子的主要材料。它确保了电力、通信等各类线缆的整齐敷设与牢固固定，避免因振动、潮湿导致的线路松动，保障地铁供电与信号系统的稳定。
• 设备安装与基础固定：许多地铁站内的配电箱、控制柜、小型设备都需要通过扁铁制作的支架或底座进行安装。扁铁在这里起到了连接设备与建筑结构的关键作用，确保设备在长期运行中保持平稳。
• 接地系统：扁铁常作为水平接地体使用，是地铁综合接地网的重要组成部分。它帮助将故障电流、雷电流安全导入大地，保护人员和设备安全，其规格和敷设方式需严格符合防雷接地规范。
• 辅助结构与装饰收边：在部分区域，扁铁也用于制作简易护栏、爬梯，或作为装饰板材的收边固定件，兼顾功能与美观。

必须遵循的技术规范与要点

为确保地铁工程的质量与安全，扁铁的应用绝非随意，必须遵循一系列国家和行业规范：

1. 材料规范：首先，扁铁材质通常要求为Q235B等低碳钢，必须具备出厂合格证明和材质单。其尺寸偏差、力学性能（如抗拉强度） 必须符合《GB/T 6723-2017 通用冷弯开口型钢》等相关标准。
2. 防腐处理：地铁环境潮湿，防腐至关重要。扁铁在使用前必须进行严格的防腐处理，最常见的是采用热浸镀锌，镀锌层厚度需满足《GB/T 13912-2020 金属覆盖层 钢铁制件热浸镀锌层》的要求，以确保数十年的耐腐蚀寿命。
3. 安装与施工规范：
   • 电缆支架的间距、承载能力需根据电缆重量、数量计算确定，安装应横平竖直，牢固可靠。
   • 接地扁铁的敷设深度、焊接长度（通常要求搭接长度不小于扁铁宽度的2倍，且至少三面满焊）、以及与接地极的连接方式，必须严格遵守《GB 50169-2016 电气装置安装工程 接地装置施工及验收规范》。焊接处需涂刷沥青漆进行防腐加强。
   • 所有扁铁构件安装后不应有尖锐毛刺，以防损伤线缆或造成人员刮伤。

案例分析：某地铁站接地网施工

在华东某地铁站施工中，项目方严格选用40mm×4mm的热镀锌扁铁作为水平接地体。施工中，重点控制了扁铁的敷设深度（距地面0.8米以下）、焊接质量（采用双面搭接焊，并做防腐处理）以及与垂直接地体的连接。工程验收时，接地电阻测试值远低于设计要求的1欧姆，为整个车站的电气安全奠定了坚实基础，这充分证明了遵守规范选用和施工扁铁的极端重要性。

扁铁虽小，责任重大。在地铁建设这项百年工程中，只有从材料源头到施工终端，全程严格执行相关规范，才能让这些“隐形骨架”真正发挥出保障地铁长期安全、高效运营的核心作用。
